پیش نیاز - گام 1 - ایجاد فایل جدید ، نحوه ورود به محیط های سالیدورک ، ذخیره سازی
اولین مرحله در آموزش گام به گام نرم افزار SolidWorks را با یاد خدا شروع میکنیم.

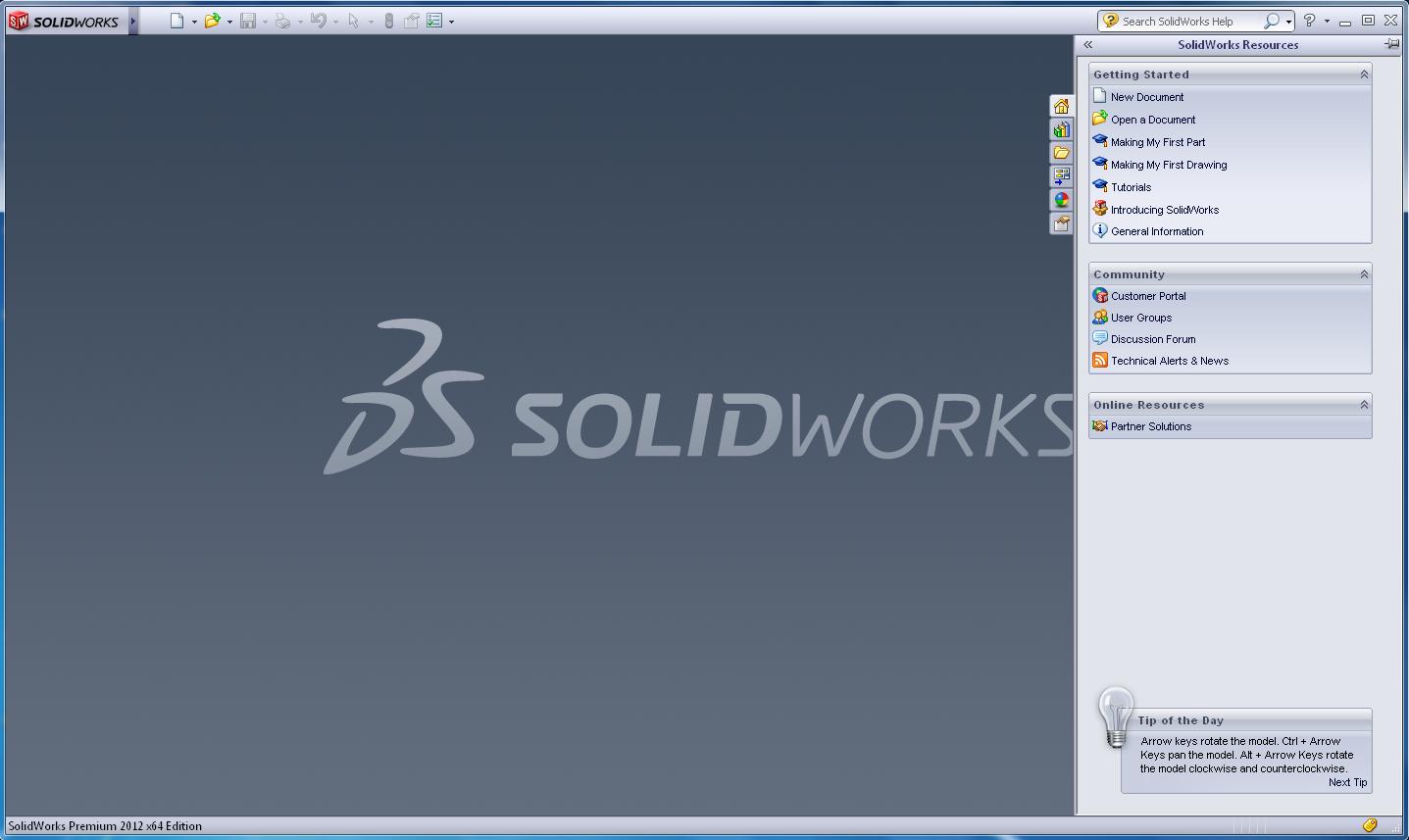

هنگام بازشدن نرم افزار با این پنجره مواجه خواهیم شد .
ایجاد فایل جدید
- مسیر File > New
- کلیک روی آیکون
New
- استفاده از کلید میانبر Ctrl + N
نحوه ورود به محیط های سالیدورک

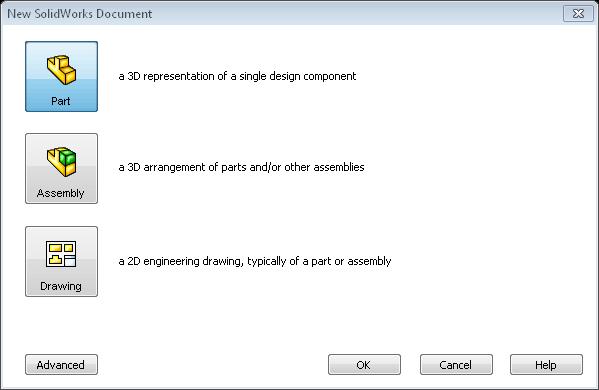

در نرم افزار Solidworks سه محیط بنام های : Part ، Assembly ، Drawing وجود دارد. برای ورود به آنها با ایجاد فایل جدید (یکی از روشهای بالا )، پنجره زیر آشکار خواهد شد.
برای انتخاب محیط مورد نظر میتوان دوبار روی آن کلیک کرد یا آنرا با یکبار کلیک انتخاب کرده و روی OK کلیک کرد.
به عنوان مثال محیط Part را انتخاب کرده و وارد محیط آن میشویم که پنجره زیر نمایان خواهد شد.
ذخیره سازی فایل مورد نظر
برای ذخیره سازی فایل خود یکی از روش های زیر را میتوان انجام داد:
- مسیر(File > Save (As/ All
- کلیک روی آیکون
(Save (As /All
- استفاده از کلید میانبر Ctrl + S
نکته : زمانیکه تغییراتی را روی فایل انجام داده ایم و بخواهیم در همان مسیر و روی همان فایل قبلی ذخیره کنیم از گزینه Save استفاده میکنیم.

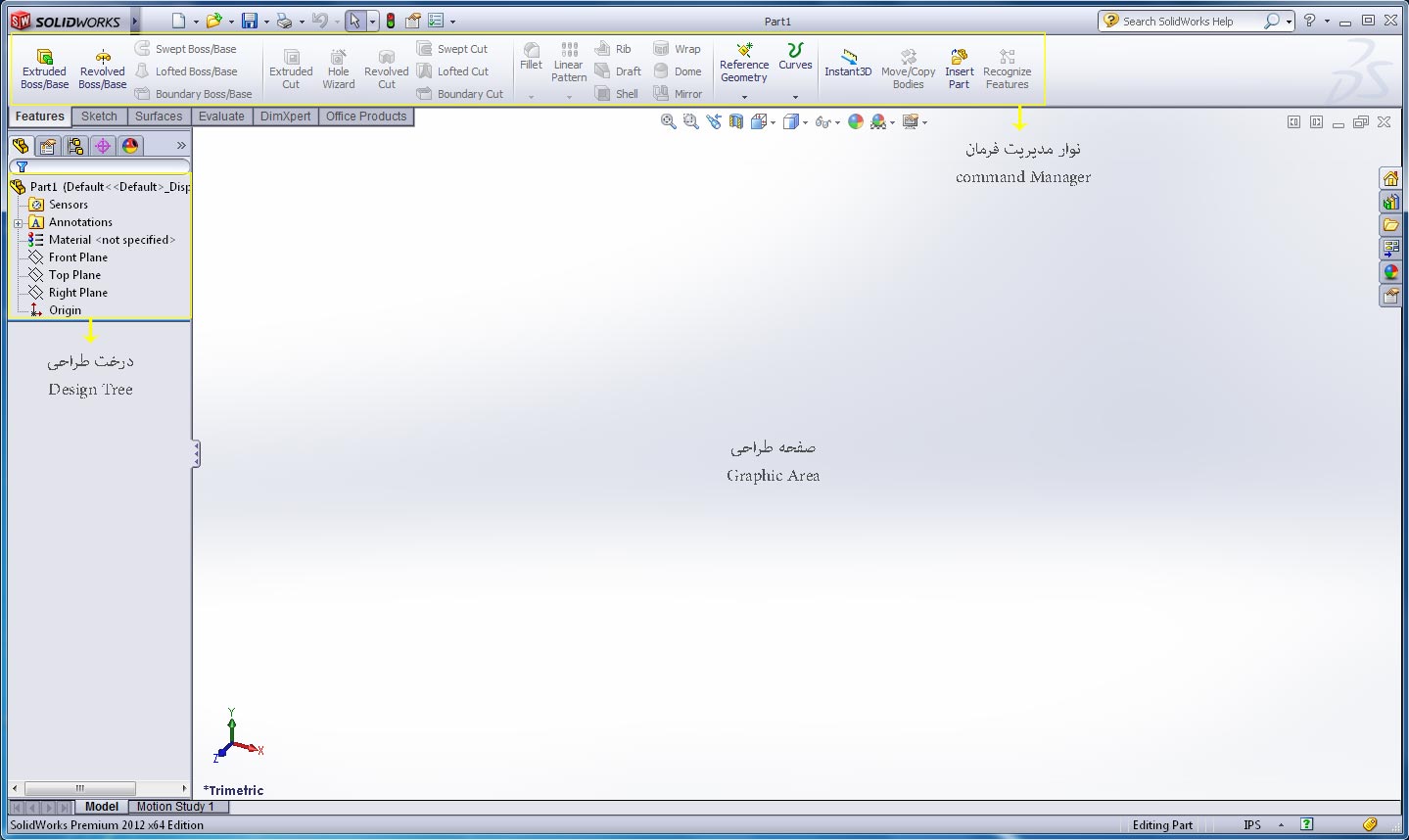

توضیحات :
- درخت طراحی (Design Tree) : دراین قسمت مراحل طراحی و مدلسازی (استفاده از دستورات)بصورت قدم به قدم ثبت میشود.
- نوار مدیریت فرمان (Command Manager) : نواریست که برای دسترسی سریعتر به فرمان ها استفاده میشود.مثل فرمانهای Extrude و Revolve
- ناحیه گرافیکی (Graphic Area) : صفحات طراحی (Front Plane,Top Plane,Right Plane)و قطعه مدل شده در این قسمت نمایان میشوند.
محیط Part : مدلسازی قطعات در این محیط انجام میشود.
مثال :زمانیکه میخواهیم یک مکعب را مدل کنیم باید از این محیط استفاده کرد.ابتدا ترسیم دوبعدی از یک مربع یا مستطیل با فرمان Rectangle به اندازه مورد نظر کشیده سپس با فرمان Extrude آنرا به یک مکعب تبدیل میکنیم.
محیط Assembly : مونتاژ و سرهم کردن قطعات مدل شده در این محیط انجام میشود .
مثال : میخواهیم یک قطعه نری و یک قطعه مادگی را داخل هم قرار میدهیم . با فرمان هایی که در این محیط وجود دارد که اصطلاحا" به قید معروف هستند میتوانیم این کار را انجام دهیم.
محیط نقشه کشی Drawing : در این محیط ما میتوانیم نقشه مدل هایی را که آماده کرده ایم استخراج کنیم.
مثال : نقشه دو بعدی (یا اجرایی) مکعب مستطیل را ایجاد کنید.
آیا در مورد این آموزش سوالی دارید؟ درقسمت نظرات مطرح بفرمایید.
