چگونه گیره کاغذ را در solidworks مدل کنیم؟
کد آموزش : M-8
سطح آموزش : مبتدی - متوسط
در این آموزش به شما یکی دیگر از ویژگی های دستور Sweep boss/base را در قالب یک پروژه کاربردی نشان خواهیم داد . برای استفاده از این دستور به دو ترسیم یا Sketch نیاز داریم تا یکی را برای مسیر و دیگری را برای پروفیل خود در نظر بگیریم . گیره کاغذ یک نمونه خوب برای این کار می باشد . می توانید این شیوه را برای مدلسازی قطعات دیگر نیز بکار ببرید . با نام خدا شروع می کنیم .
ایجاد part جدید با واحد متریک (میلیمتری)
مسیر : File > New > Part
ترسیم دو بعدی (2D sketch)
انتخاب صفحه روبرو (Front Plane) از درخت طراحی
کلیک روی آیکون 2D Sketch
- با این کار Front plane روبروی شما قرار میگرد . مانند شکل زیر :
ترسیم یک دایره با دستور Circle
مسیر : Tools > Sketch Entities > Circle
یا کلیک روی آیکون آن
تغییر اندازه آن به 8mm با Smart Dimension
مانند تصویر زیر :
نکته : مرکز دایره را در مبدا مختصات قرار دهید .
زدن کلید Esc روی کیبورد
ترسیم یک خط مستقیم
مسیر : Tools > Sketch Entities > Line
یا کلیک روی آیکون آن

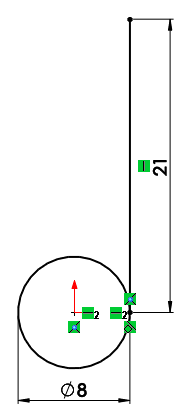

یک خط عمودی مانند شکل زیر ترسیم کنید.
با smart dimension خط را اندازه گذاری کنید .(21mm)
زدن کلید Esc روی کیبورد
ترسیم یک خط محور
مسیر : Tools > Sketch Entities > CenterLine
یا کلیک روی آیکون آن

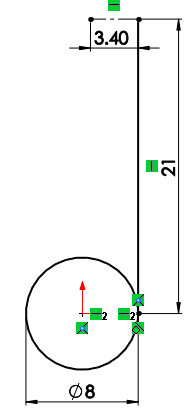

یک خط محور افقی در بالای خط عمودی ، مانند شکل زیر رسم کنید.
با smart dimension آنرا اندازه گذاری کنید . (3.4mm)
زدن کلید Esc روی کیبورد
ترسیم یک دایره دیگر با دستور Circle
مسیر : Tools > Sketch Entities > Circle
یا کلیک روی آیکون آن

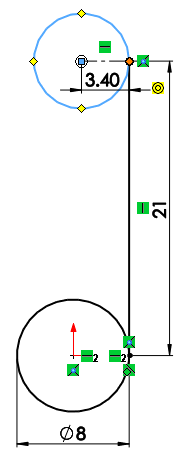

دایره ای مانند تصویر زیر رسم کنید :
نکته : مرکز دایره را نقطه سمت چپ خط محور قرار دهید . اندازه شعاع آن نیز به اندازه خط محور افقی است.
زدن کلید Esc روی کیبورد
ترسیم یک خط مستقیم دیگر
مسیر : Tools > Sketch Entities > Line
یا کلیک روی آیکون آن
یک خط عمودی مانند شکل زیر ترسیم کنید.
با smart dimension خط را اندازه گذاری کنید . (15mm)
زدن کلید Esc روی کیبورد
ترسیم یک خط مستقیم دیگر
مسیر : Tools > Sketch Entities > Line
یا کلیک روی آیکون آن

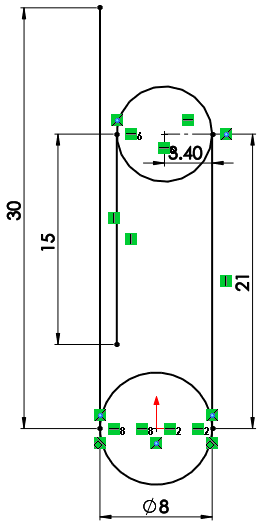

یک خط عمودی مانند شکل زیر ترسیم کنید.
با smart dimension خط را اندازه گذاری کنید . (30mm)
زدن کلید Esc روی کیبورد
ترسیم یک خط محور دیگر
مسیر : Tools > Sketch Entities > CenterLine
یا کلیک روی آیکون آن

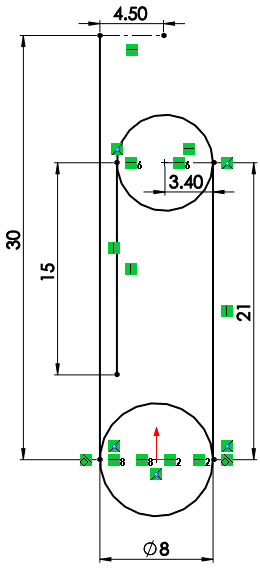

یک خط محور افقی مانند شکل زیر رسم کنید.
با smart dimension آنرا اندازه گذاری کنید .(4.5mm)
زدن کلید Esc روی کیبورد
ترسیم یک دایره دیگر با دستور Circle
مسیر : Tools > Sketch Entities > Circle
یا کلیک روی آیکون آن
مانند تصویر زیر رسم کنید :
نکته : مرکز دایره را نقطه سمت راست خط محور قرار دهید .
زدن کلید Esc روی کیبورد

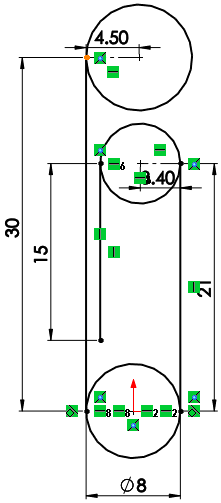

ترسیم یک خط مستقیم دیگر
مسیر : Tools > Sketch Entities > Line
یا کلیک روی آیکون آن

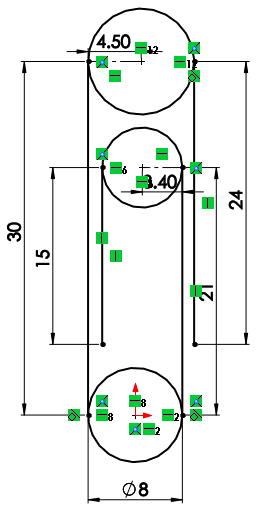

یک خط عمودی مانند شکل زیر ترسیم کنید.
با smart dimension خط را اندازه گذاری کنید . (24mm)
نکته : دقت کنید که نقطه پایینی خط عمودی 24mm در راستای افقی نقطه پایینی خط 15mm است.
زدن کلید Esc روی کیبورد
حذف قسمت هایی که نیاز نداریم
مسیر : Tools > Sketch Tools >Trim
یا کلیک روی آیکون آن
با رفتن روی هر قسمت میتوان آنرا حذف کرد. یا با نگهداشتن کلیک چپ و رفتن روی قسمت های مورد نظر آنها را حذف کرد.
شکل نهایی مانند تصویر زیر باشد.
روی آیکون Exit Sketch کلیک کنید تا از محیط ترسیم خارج شوید.
ایجاد صفحه جدید
مسیر : Insert > Reference Geometry > Plane
انتخاب Top Plane به عنوان مرجع اول (قید موازی بودن را حتما انتخاب کرده باشید.در صورتیکه صفحه شما با تصویر همجهت نیست میتوانید از تیک گزینه Flip را بزنید.)
انتخاب نقطه ابتدایی منحنی به عنوان مرجع دوم
کلیک روی OK
ترسیم یک دایره با دستور Circle
(ابتدا انتخاب Plane1 به عنوان صفحه ترسیم)
مسیر : Tools > Sketch Entities > Circle
یا کلیک روی آیکون آن
تغییر اندازه آن به 1mm با Smart Dimension
مانند تصویر زیر رسم کنید :
نکته : مرکز دایره را نقطه ابتدایی خط منحنی قرار دهید .
روی آیکون Exit Sketch کلیک کنید تا از محیط ترسیم خارج شوید.
ویژگی Sweep boss/base
مسیر : ... Insert > Boss/Base > Sweep یا کلیک روی آیکون آن

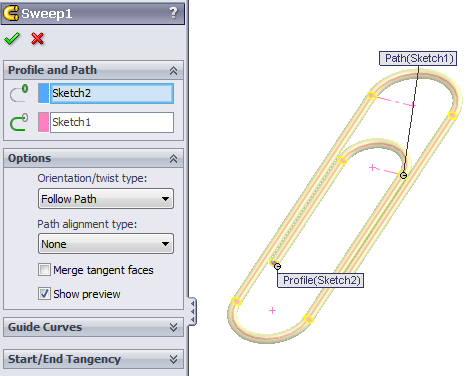

پس از ظاهر شدن منوی Sweep تنظیمات را مانند تصویر زیر اعمال کنید :
- دایره به عنوان پروفایل
- منحنی به عنوان مسیر
کلیک روی OK

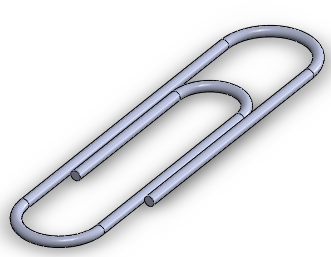

قطعه نهایی
کار تمام شد.
اکنون شما چگونگی مدل کردن گیره کاغذ و استفاده از دستور Sweep را در solidworks را یاد گرفتید.
آیا در مورد این آموزش سوالی دارید؟درقسمت نظرات مطرح بفرمایید.
