پیش نیاز - گام 2 - مراحل اصولی در طراحی یک مدل
این بخش دید مناسب برای کار با تمام نرم افزارهای حوزه طراحی مکانیکی را به شما میدهد.
برای بیشتر دانستن میتوانید به آموزش "چگونه در SolidWorks شروع به مدلسازی کنیم؟" مراجعه بفرمایید.
مراحل پنج گانه زیر را مطالعه کنید.
مرحله اول - انتخاب صفحه ترسیم :
صفحه ترسیم یکی ازموارد زیر است :
-

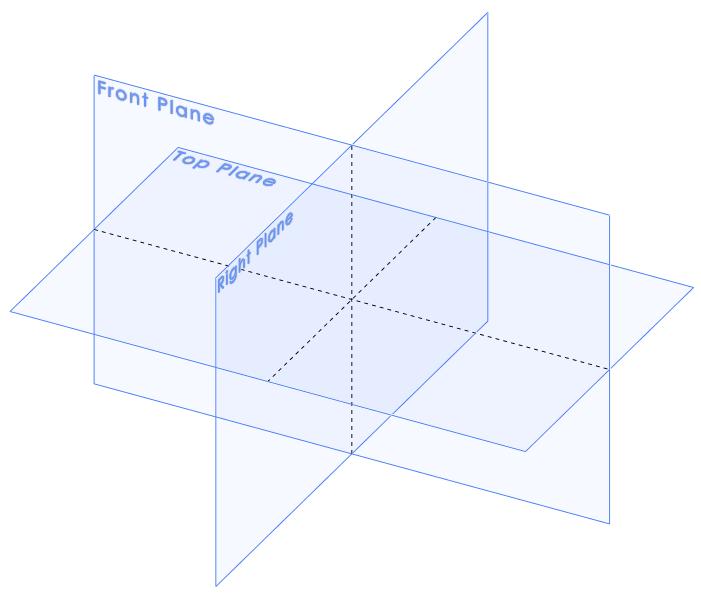

یکی ازسه صفحه اصلی ( Top Plane, Front Plane , Right Plane)
-

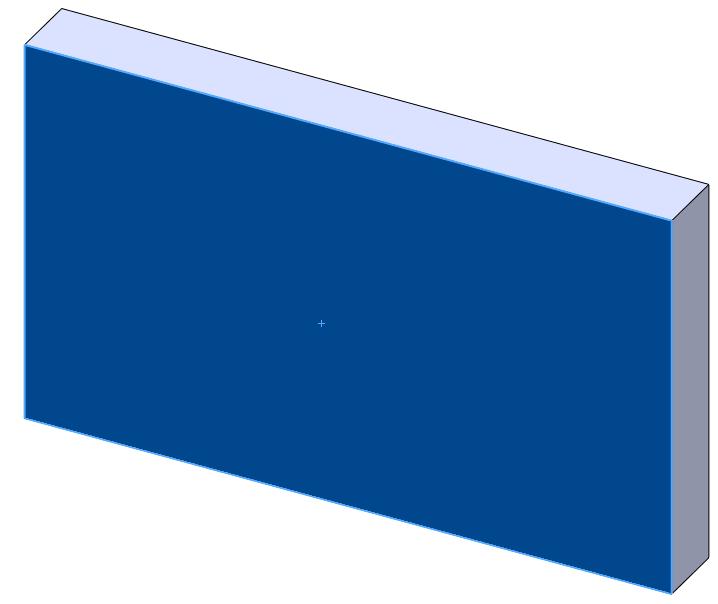

یکی از سطوح قطعه مورد نظر

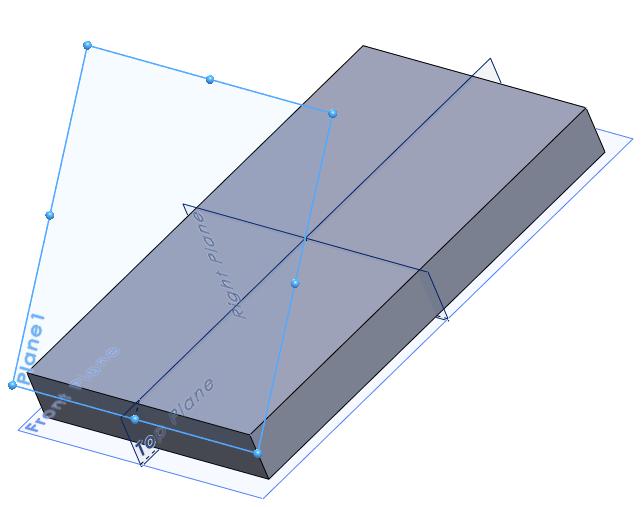

- یک صفحه جدید (New Plane) که توسط ما ایجاد میشود.
مرحله دوم – ایجاد ترسیم دو بعدی :
ترسیم دو بعدی یکی از موارد زیر است :
1. ترسیمات ایجاد شده توسط دستورات قسمت Sketch مانند :Circle , Rectangle,…
2. نمای یکی از سطوح قطعه که با استفاده از دستور Convert Entities به ترسیم دو بعدی تبدیل می شود. مانند : وجه سمت راست ، بالا یا ...
مرحله سوم – سه بعدی کردن ترسیم دوبعدی :

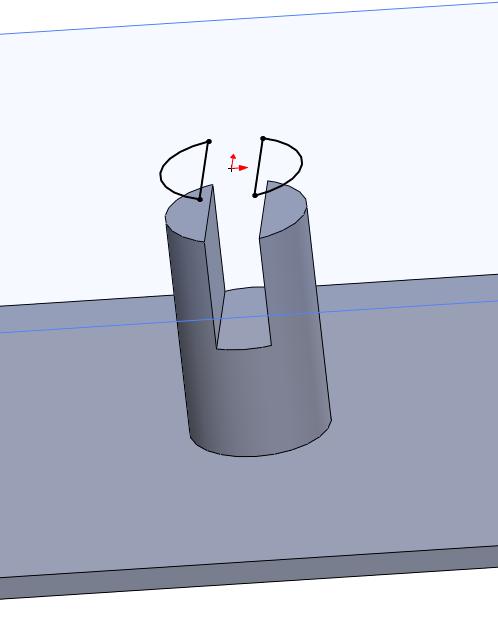

با استفاده از دستورات قسمت Feature میتوان به ترسیم دوبعدی ضخامت داد مانند دستور Extrude یا حول یک محور آنرا دوران داد مانند دستور Revolve و یا در امتداد یک مسیر آنرا کشاند مانند دستور Sweep و به یک مدل سه بعدی تبدیل کرد.
مرحله چهارم – ایجاد تغییرات در مدل سه بعدی :

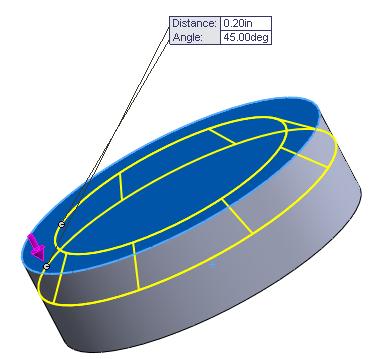

با استفاده از دستورات ویرایشی میتوان روی قطعه تغییراتی را اعمال کرد. مانند پخ زدن (Fillet) ، ایجاد سوراخ (Hole) ، ایجاد برش (Extruded Cut) و ...
مرحله پنجم – سرهم کردن (Assembly) قطعات مدل شده یا ایجاد نقشه فنی (Drawing) آنها :
با وارد کردن قطعات در محیط Assembly یا Drawing و استفاده از امکانات آنها میتوان مجموعه مونتاژی و یا نقشه اجرایی را به دست آورد.
